Modélisation du spectro-photomètre lyxs EN SPECTRAL avec Starlyx

Simuler la diffusion de Mie

Important: avant de traiter ce TP voir le sous-TP "TP1".

Ici nous simulons une détection spectrale de lyxs. Les capteurs (les sphères intégrantes) ont plusieurs canaux de détection pour les longueurs d'onde:

415 445 480 515 555 590 630 680 910 nm

Dans le fichier scene.xml, l´attribut "FILTERS" des capteurs a changé:

Par exemple pour la sphère intégrante BS:

<sensor
    FILTERS="415  445  480  515  555  590  630  680  910 "
    VOLUME="World"
    ALBEDO="0.0"
    NAME="sphereBS"
    FILE="sphere_2_trous.obj"
    ANGLE="180.0"
    >
    <translation X="-67" Y="0" Z="0" ></translation>
</sensor>

La source émet la même puissance pour chacune de ces longueurs d'onde:

<spectrum
DATA="415 1 445 1 480 1 515 1 555 1 590 1 630 1 680 1 910 1 "
NAME="spectrumSource"
>
</spectrum>

Les paramètres de transfert radiatif sont déterminés dans le noeud xml "mie1".

<Mie
    NAME="mie1"
    D_UM="1"
    NR="1.5"
    NI="0"
    PHI="0.001"
>
</Mie>

D_UM : diamètre des particules sphériques en um.

NR: indice de réfraction, partie réelle

NI: indice de réfraction, partie imaginaire

PHI: fraction volumique

Starlyx détermine les coefficients ks,k et g pour les longueurs d'onde du système à partir de la théorie de Mie.

Exercice

Configurer l'environnement:

cd /home/lafrier/environnement_tp_starlyx/tp_starlyx
source profile

Se mettre dans le dossier de ce tp:

cd tp_starlyx/TP2

Exécuter starlyx:

starlyx2 -x scene.xml

On peut voir le résultat brut avec la commande:

more sensors.csv

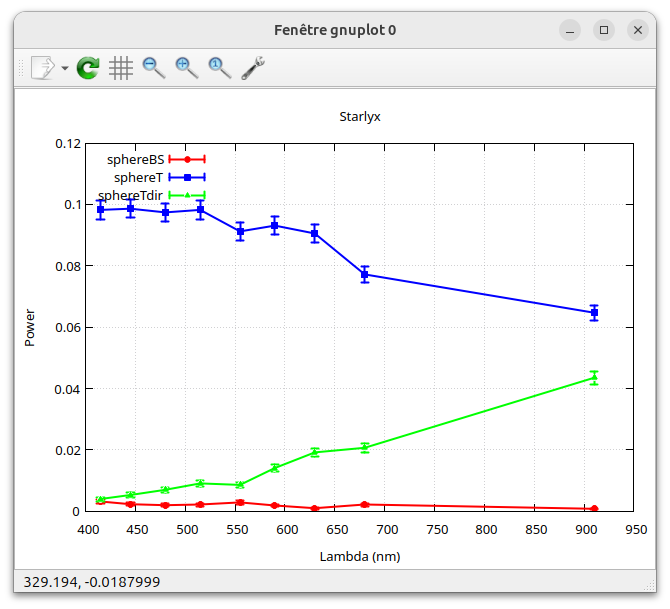

On peut utiliser gnuplot pour afficher les spectres:

gnuplot plot.gnuplot

Modifier le diamètre des particules D_UM par exemple à 2 um. Lancer le calcul et afficher les nouveaux spectres.
